365-130 ProE 相交、掃描

今天是乃雞大大要求的教學文

難得張張也會被敲碗

雖然建好模後就很懶散不想動

不過既然乃雞大大說話了，怎麼可以不照辦呢！

喔，我沒有打算教完整個LEM吧檯椅，那也太累

只是建椅子上那個彎曲的框

大概長這樣

當然，如果你是引申高手，那也可以引申然後除料

因為今天的框截面是方形的，所以可以這麼做

那如果截面是圓的勒...導大R角！((不是吧！！

廢話很多...

趕快開始吧！

第一步驟要先畫出這樣形狀的軌跡！

但因為這個形狀看起來不像是可以單一平面就畫出來

所以今天還要用到另一個技巧：相交

有兩點要注意：

1.相交要先想清楚其中兩個面的視圖，然後個別畫出

2.兩條草繪要有部分相交((哦！

我們先畫右側視圖

先選右邊欄最上面的草繪

草繪平面選Right面，然後Top面向頂部

因為教學，所以隨便畫個線

好孩子要認真的訂好尺寸唷>.0

將將！好有成就感的第一步完成！

再來是他的正視圖

草繪平面選Front，一樣Top面向上

然後畫出一個長方形的框

記得要幫他倒個R角

注意，這個線條要有部份跟上個草繪是重疊的((某個角度

如果根本沒有重疊，那...他就無法相交...

話說，張張在試的時侯一直不成功

截面只能畫圓的不能畫方的，還只能那麼大不能小也不能再大

深深覺得這種東西還靠運氣也太誇張

又不是吃番茄還要吐籽，公主病太重喔！

後來經過我精密的思考，我覺得是因為直角太直角

過彎不能，所以卡住了

結果，還真的是這樣！

所以阿...要記得導一下R角喔！

導完就會像這樣

像是一條線穿過撲克牌XD

然後按住Ctrl把兩個草繪都選起來

按工具列的編輯→相交

將將～變成這樣，相交完成！

然後他會依照重疊面積形成他的形狀

呼！接下來是掃描！

從工具列選擇插入→掃描→長出或曲面

我選擇曲面

因為曲面可以做長出可以做的事情

還可以合併！

不過做後要ＣＮＣ之類，真的要輸出

那要記得幫他長肉喔！

點下去以後右邊會出面對話框

選擇選取軌跡

((當然也可以現畫一個，不過放著剛剛相交好的也太浪費XD

選擇曲線鍊→點一段曲線

也可以逐一點，但曲線鍊可以一次選完全部比較快

PS.現在選的曲線決定之後截面從哪邊開始

然後全選

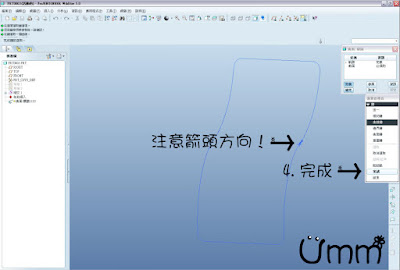

完成！

可以注意它會出現一個藍色箭頭

這個箭頭就是平常草繪平面那個意思

接下來會出現給你選擇的兩個不知道什麼東西

通常會直接按接受拉

這我實在不敢說會怎樣

不過我喜歡粉紅色=D

接著按確定

紅色箭頭就知草繪時的草繪定向的意思

在原點畫個截面

太大過不了彎會卡住喔XD

好了按右邊的勾勾

出去以後什麼事情都沒有發生

請深呼吸，因為勝敗一瞬間！

((我剛剛卡在這裡卡到快要翻桌！

將將！成功了！

會出現張張好棒的字樣((最好是啦！

希望你也會成功=D

喔～差點忘了放

PS.這次在右下角都有放上Umm

只是覺得前面的畫面都沒放字好空虛就放了XD
